Q69系列钢板预处理抛丸机
分享到:

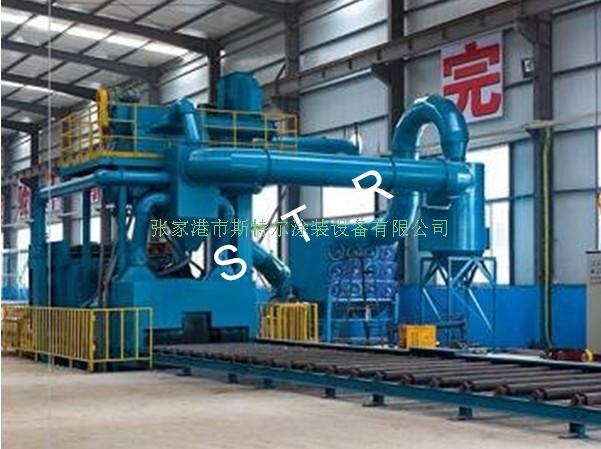

Q69系列钢板预处理抛丸机

类型: Q69系列
品牌: 斯特尔
型号: 种类齐全,可咨询客服
产品详情



产品简介

钢材预处理线工艺是指钢材在加工前(即原材料状态)进行表面抛丸除锈并涂上一层保护底漆的加工工艺。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力,提高钢板的抗疲劳性能,延长其使用寿命;同时还可以优化钢材表面工艺制作状态,有利于数控切割机下料和精密落料。此外,由于加工前钢材形状比较规则,有利于机械除锈和自动化喷漆,因此采用钢材预处理可大大提高清理工作的效率,减轻清理工作的劳动强度和对环境的污染。

钢板预处理线设备主要利用抛丸器高速旋转的叶轮将钢丸(弹丸)加速抛打至工件表面。对工件进行冲击、刮削,以消除工件表面的锈层,氧化皮和污物,使表面达到一定的粗糙度。提高了漆膜与钢材表面的附着力,相应提高了产品抗腐蚀能力和表面质量,改进和提高产品的外观质量和内在质量,大大减轻清理工作的劳动强度和环境污染、该产品是船舶,桥梁、机车车辆、工程机械化工设备以及锅炉制造行业的必需工业装备。

Q69系列钢板预处理 / 钢板预处理线 / 钢材预处理生产线 / 钢板抛丸机

钢板预处理生产线,钢结构抛丸机由上料输送辊道、吹刮装置、预热系统、抛丸清理系统、自动喷漆室、烘干室、下料输送辊道、通风除尘系统、漆雾过滤系统、电气控制系统及横移装置等组成。

Q69系列钢板抛丸机分为立进式钢板抛丸机和平进式钢板抛丸机

近几年,由于采用可编程序控制器控制,设备的自动化程度重得到更大程度的提高。随着科学技术日新月异的进步,计算机及自动测控仪表在机械制造行业得到普遍应用,一些几十年前不可能实现的功能现在变得轻而易举。我公司紧跟国际潮流,在钢材预处理线上采用了温度变送器、旋转编码器等元件,全线计算机监控(监控中心,代替老式的模拟屏),闭路电视监控,并且可根据用户要求配置自动打码仪及自动条码打印装置。计算机等高科技产品在机械产品应用是一种必然的趋势。

工件输送系统

1. 工件输送系统变频无级调速,各工部既可同步运转,又可独立动作;

2. 抛丸室辊道装有特殊材料耐磨护套;

3. 板链输送器 “V”型结构,喷漆后钢板短线接触,以避免漆膜破坏。

抛丸清理

1. 工件测高采用光电开关及制动电机,在抛丸室外,防粉尘干扰;

2. 工件测宽装置,自动调节供丸闸开启数量;

3. 采用先进的悬臂离心式抛丸器,抛丸器布置经过计算机仿真。

    弹丸避开辊道,工件覆盖均匀一致。

弹丸清扫

1. 滚扫、侧扫及高压风机吹扫丸料循环净化采用满幕帘风选分离器;

2. 采用专用聚脂线芯提升机传动带;

3. 采用气控弹丸控制器;

4. 弹丸循环系统各动力点设故障报警功能。

抛丸除尘系统

1. 选用旋风、布袋集成式除尘器,粉尘排放达到国家标准。

电气控制系统

1. PLC控制,上位机(微机)动态模拟监控了;

2. 循环系统故障报警功能;

3. 易损件时间累积计时功能。


机器型号 Model

单位 Unit

Q698

Q6915

Q6920

有效清理宽度 Width

mm

1200

1500

2000

室体进料口尺寸 Dimension

mm

1200×400

1200×400

2000×400

清理工件长度 Length

mm

1200-6000

1200-12000

1200-12000

辊道输送速度 Speed(无极调速)

m/min

0.5-4

0.5-5

0.5-4

清理钢板厚度 Thickness

mm

3-60

1.5-60

3-60

处理型材规格 Specifications


≤20#<≤16#

≤20#<≤16#

≤20#<≤16#

抛丸量 Shot peening quantity

kg/min

4×250

4×250

6×250

首次装入量 First input volume

kg

3000

4000

4500

滚刷(刮板)调整宽度 Width

mm

200

350

450

通风量 Air volume

m3/h

17560

19000

19550

外形尺寸 Shape dimension

mm

12180×4250×7095

15200×5370×6797

30650×6850×7500

地面以下深度 Depth under the ground

mm

1616

2257

2800

总功率(不含除尘)Total power

kw

78.3

113.5

156.6

机器总重 Total weight

t

20.4

33

41

机器型号 Model

单位 Unit

Q6925

Q6930

Q6940

有效清理宽度 Width

mm

2500

3000

4000

室体进料口尺寸 Dimension

mm

2500×800

3000×800

4000×400

清理工件长度 Length

mm

3000-12000

2400-12000

4500-18000

辊道输送速度 Speed(无极调速)

m/min

0.5-4.5

0.5-4

2月8日

清理钢板厚度 Thickness

mm

3-60

3-110

4.5-100

处理型材规格 Specifications


60×8-300×1000

60×8-300×1000

60×8-300×1000

抛丸量 Shot peening quantity

kg/min

6×250

6×360

8×360

首次装入量 First input volume

kg

4500

8000

11000

滚刷(刮板)调整宽度 Width

mm

600

850

900

通风量 Air volume

m3/h

27758

28050

38000

外形尺寸 Shape dimension

mm

31200×8070×7758

44042×6385×11117

45000×7830×11400

地面以下深度 Depth under the ground

mm

2353

2800

4317

总功率(不含除尘)Total power

kw

224.55

204.5

293.6

机器总重 Total weight

t

53.2

71.8

75
